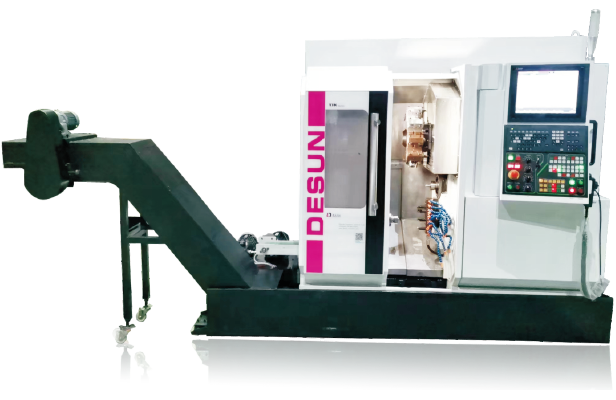

TJX系列（雙主軸+雙刀塔+雙Y軸+B軸 走心機）
高效率加工走心機

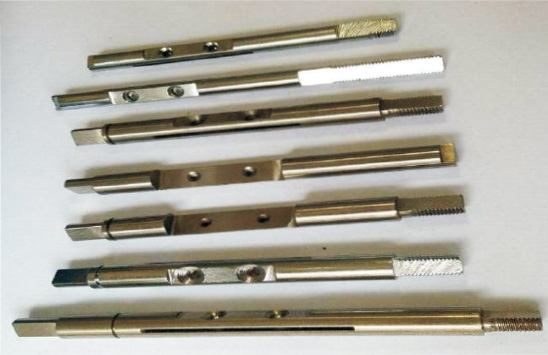

*TJX系列是德上公司推出的一款主軸移動型-走心機，主要針對小零件加工開發出來的一款高效率加工機床，主要針對細長軸類型工件加工，該機床的推出填補德上公司沒有長軸類產品的解決方案。
*TJX走心機面對市場主要面對細長軸類加工客戶細分市場，TJX走心機強調機床高剛性，高精密的車銑復合加工。解決以往走心機剛性普偏剛性不足問題，TJX系列其高穩定性加工受到廣泛客戶的的稱贊。
*TLX系列是我們定位中端量產型機床, 靈活性配置適合不同規模、不同行業企業使用，專注于長軸類小零件加工， 利用棒料機連線加工提高效率 ，TJX作為擁有2個主軸1個刀塔+Y軸的的全新的創新設計方案，無論高效率加工, 或者是重切削加工 ,TJX均能應付自如 !
*保證機床的最高剛性，包括最佳的動態響應和高強度底座吸震性，同時帶來的還有刀具壽命延長,提升零件的表面光潔度，降低了工件節拍和加工時間。
TJX系列走心機擁有豐富的配置、具體機型如下：
- TJX-20型走心機系列 小型車削復合中心（可選擇 : 副主軸 / 雙刀塔 / 雙Y軸）
- TJX-32型走心機系列 中型車削復合中心 (可選擇 : 副主軸 / 雙刀塔 / 雙Y軸）
- TJX-42型走心機系列 中型車削復合中心（可選擇 : 副主軸 / 雙刀塔 / 雙Y軸）
機床設計理念及可選擇配件(Option)
*TJX系列是德上精機旗下走心機型號,涵蓋市場100%的走心機車床市場需求
*棒料直徑,標準配置Φ20mm / Φ30mm / Φ42mm之間,根據主軸大小不同
*TJX-20/32/42系列采用BMT-40-24T伺服動力刀塔,單個刀塔可以安裝24把不同刀具
*選擇采用雙伺服動力刀塔,兩個刀塔最大可以安裝60把刀具
*高質量,高效率的背部加工,減少多次裝夾帶來工件精度損失
*高速度移動,TJX-20/30/42快速移動45米,（TJX-20/32/42均可以可以選擇配置同步扶嘴)
*雙主軸同期旋轉對接,雙C軸快速旋轉定位,高剛性銑削加工是TJX的標準配置功能
TJXx系列走心機功能優點介紹
*機床采用雙主軸,雙C軸,單刀塔,單Y軸,功能強大,性能卓越,機床的功能極其強大
*因?yàn)闄C(jī)床穩定性及鋼性好,使用刀具壽命長,比如刀具壽命比較早期機床提高到38%
* X軸絲桿直徑達到32mm,在長期高速運行下,大直徑絲桿有效長期保證機床精密度和使用壽命
*采用P級的30mm滾柱導軌,確保機床長期高效率重切削加工任務
*TJX全系列機床采用電主軸驅動,響應速度快,故障率低,容易維護保養
*標準配置15Bar的高壓系統,保證機床在加工深孔時,可以輕松應對
*全自動接料手配置,使加工任務完成后,由接料手自動取出來放在成品箱內,真正的無人化加工
機床設計
TJX系列利用先進的有限元技術分析，經過反復驗證，在實現很高的鋼性同時，實現機身輕量化。本機型全部采用滾柱導軌,與傳統滾珠導軌相比較, 滾柱導軌具有相對負載的彈性量更加小的優異特性,在滑動單元中通過組裝數量重多的滾柱體,可實現比較滾珠導軌幾倍的剛性。正交Y軸，利用其直進特性和高速 度進給，可實現高效加工，另外利用具有優異鋼性的構造,實現與加工中心相同甚至更加高的加工精度。 作為超出車銑復合中心范疇的新型復合加工機，擁有優異的車銑加工能力。
機床設計考慮
機床的高鋼性，是決定這臺機床的后期應用精度的關鍵，德上工程師們?cè)谘邪l(fā)機床時首先考慮鑄鐵材料應用，鑄鐵內部結構設計保證機床在后期高 速度加工時，不容易熱變形，機床震動也是影響產品尺寸主要原因，在研發中，工程師們充分考慮機床后期應用場景，盡可能把不利因素考慮匯總并且給予重視，TJX系列機床高精密，高穩定性的優秀表現, 完美體現了德上工程師們?cè)谇捌谠O(shè)計考慮！
冷熱機解決方案
TJX系列采用棒材料20mm及32mm型 ,全部實現全部電主軸，主軸恒溫采用專用錠子油冷卻主軸，保證主軸在高速旋時軸身充分冷卻，熱伸長得到有效控制同樣在切削液溫度同樣是我們關注的對象，因?yàn)榍邢饕簻囟瘸掷m(xù)上升，同樣會影響工件尺寸品質變化的主要原因之一， 通過冷卻液熱量得到有效排放和改善 ，才能實現持續穩定的高精度加 工，TJX系列可以同時針對主軸和切削液進行冷卻管理,有效拉近和降低 機床和工廠空間溫度差距，縮短冷熱機變化時間，提高產品合格率,并且達到生產高質量工件是我們一直在努力方向。
智能化冷卻系統 (部分功能屬于選擇Option)
*電器柜空調,TJX標準全系列配置電器柜空調, 保證電器,驅動器在一個恒溫環境下長期穩定工作.
* 切削液空調,TJX系列全系列標準配置切削液空調,針對于切削液恒溫, 使工件加工不會因?yàn)榍邢饕簻囟茸兓兓?Option)。
*電主軸油冷機空調, TJX系列全系列標準配置主軸油冷卻空調,保證主軸在長時間工作下,主軸溫度保持在合理狀態, 提高主軸精密度。
* 液壓站標準配置吸油(出油)過濾器, 回油過濾器,在機床運行時間過長,液壓油在循環時,因?yàn)闄C(jī)器正常磨損,液壓油混入廢鐵宵時, 通過濾器很好保護液壓站泵浦.
* 液壓油管升級，從原來的橡膠管升級為鍍鋅鋼管，保證機床多年后仍然保持油管不會老化。
* 可配置40Bar的高壓系統，保證機床在加工深孔時，可以輕松應對（Option)。
模擬仿真和驗證
ESPRIT智能編程解決方案，ESPRIT-CAM軟件使您在機床上，在切削前通過ESPRIT軟件在電腦 中通過1:1的機床模型模擬刀具加工,就提前發現刀具干涉,采取措施,避免因?yàn)榈毒吒缮孀矙C(jī), 減少員 工因?yàn)椴恍⌒幕蛘邔?duì)于機床性能不了解提高員工技能給企業因維修,停機造成損失,ESPRIT軟件解決 簡單易學、智能化生成加工刀路并能快速計算出復雜的刀具路徑., 減少失誤用戶只需要一個系統即 可完成車銑復合加工的編程。 該軟件的操作界面友好，簡單易學 。預防干涉仿真功能。預防機床 碰撞功能。全面人機對話功能和智能編程。
我們推薦選擇一套這樣的軟件,使用生產上面，針對于多軸復合機床編程是非常有必要的！對 于編程效率，編程誤操作所造成巨大的損失，一套軟件是值得投資的！
Nidec Co.,LTD MP尺是德上公司戰略合作伙伴,德上公司在旗下全系列產品X軸標準配置MP同步尺（光柵尺）。
從高度集成的操作系統便客戶使用全系列采用日本三菱高端系列-M80聚焦于生產和控制 - 包括未來工業4.0
*高速，高精密輪廓制御功能；
*螺紋車削，剛性攻絲，螺紋銑削，六方車削功能；
*虛擬和開發功能,預防撞機, 實時模式；
*刀具R角補償功能, 刀具磨損補償功能；
*主軸&副主軸C軸同期檢測, 旋轉同期檢測, 對接同期檢測；
*多通道(三) 獨立加工功能；
*錐度圓加工, 非圓加工功能;
*倒角及R角車削功能；
*Internet無線鏈遠程診斷接功能。
強化車床功能
大幅強化了銑削加工和多軸多系統控制的功能。
此外,還提高了現場的操控性, 可簡便高效地進行更復雜的加工。
車床
自動車床
立式車床
倒立車床
復合加工機
可以簡便且高效地進行更復雜的加工
搭載了支持高生產性的豐富功能,通過支持高速高精度控制和SSS控制,增強了銑削加工功能、充實了多軸多系統控制功能等。此外,還大幅度地提高了刀具校正和工件坐標系補償?shù)痊F(xiàn)場人員經常使用的功能,大幅提高了編程的易用性,可以簡便地進行各種更復雜的加工，
銑削加工功能
高速高精度控制/SSS控制
伺服主軸電機控制
面向大型車床的功能
再攻牙和主軸倍率
實時調整
大型顯示器
對話方式的編程
多系統等待程序編輯
對話方式插入循環指令
3D程序檢查
多軸多系統控制功能
最大支持8系統32軸8主軸
采用子系統控制的裝載機控制
主軸重疊、多主軸同期
現場的操控性
工件坐標系統補償
可簡單的設置禁區檢查參數
可切換為精簡畫面

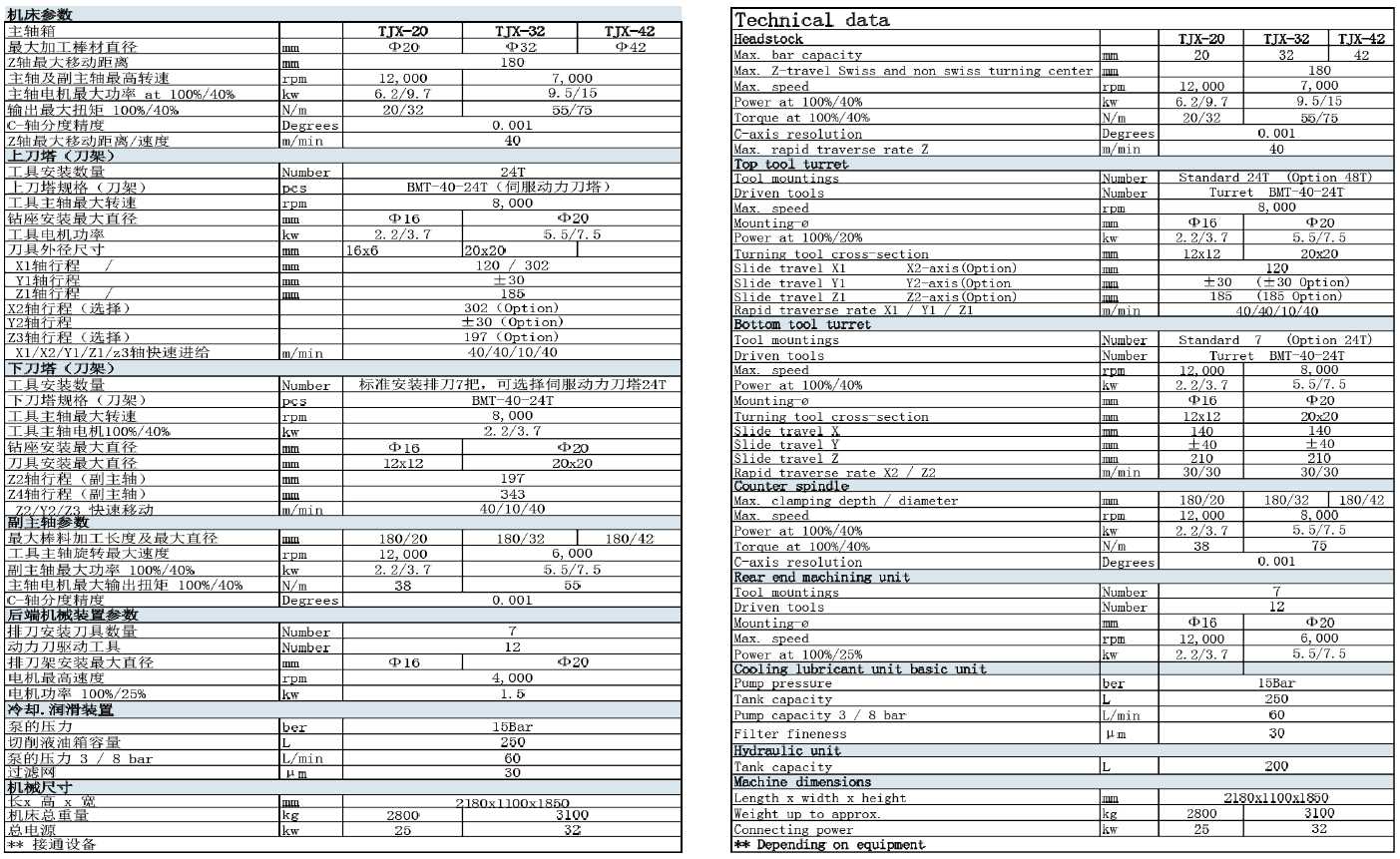

參數介紹
